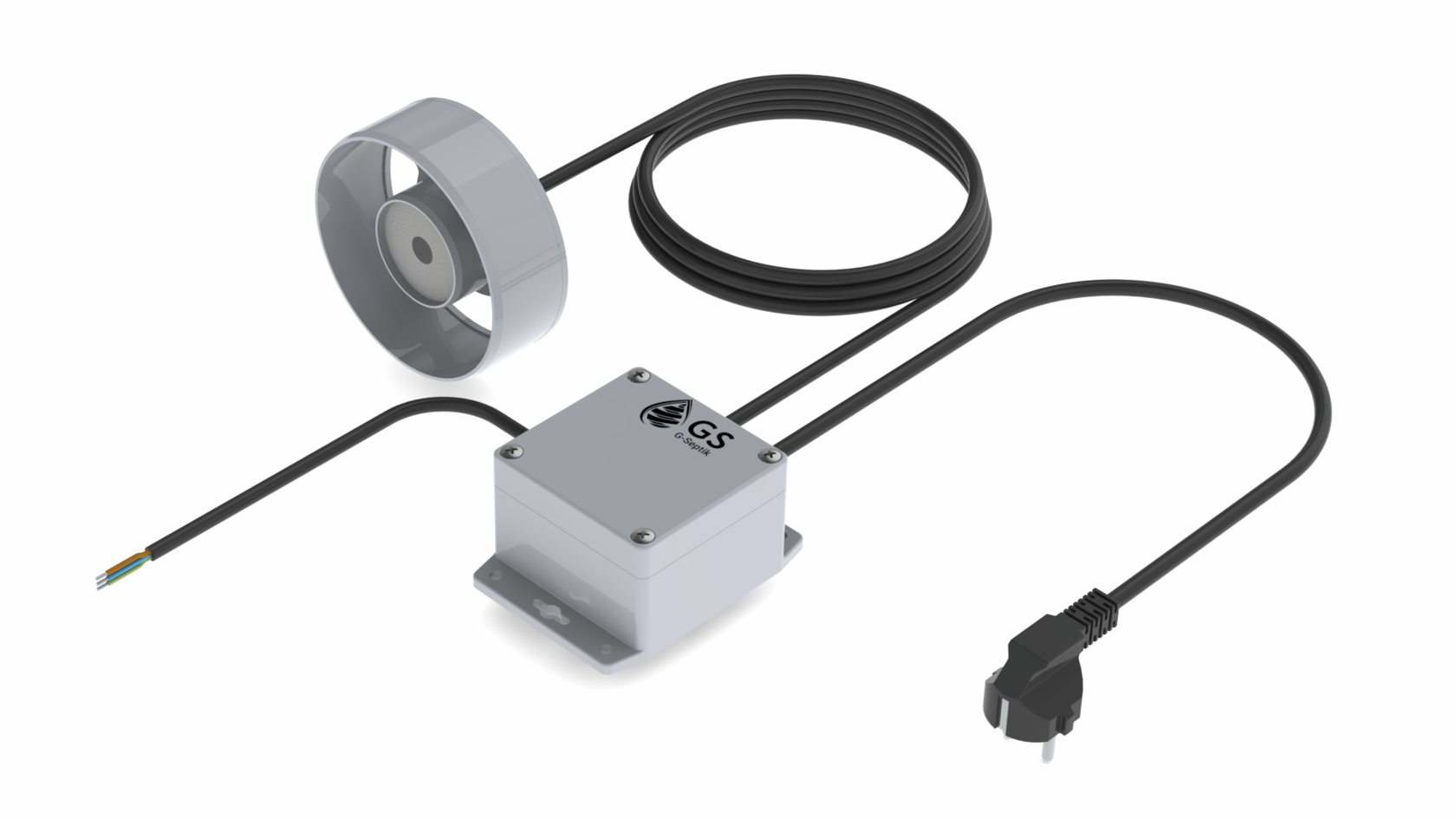

Датчик GS BIO-RS
Модуль GS BIO-RS измеряет: уровень жидкости и температуру в септике. А так может управлять насосом или другим электромеханическим агрегатом, по средствам встроенного реле. Настройка уровней срабатывания реле производится в мобильном приложении.
- Защищает от переполнения/опустошения емкости.
- Следит за напряжением питания¹
- Следит за температурой
- Управляет нагрузкой (насосом, клапаном и т.п.)
- Защищает от переполнения/опустошения емкости.
- Следит за напряжением питания¹
- Следит за температурой
- Управляет нагрузкой (насосом, клапаном и т.п.)
Ультразвуковой датчик уровня жидкости. Измеряет с точностью до 1 см.
Электрическая вилка, ~220 В, 50-60 Гц.
Модуль сбора и передачи данных на сервер. Работает по Wi-Fi с вашим роутером
Кабель реле управления нагрузкой
О датчиках
Предлагаем подробнее ознакомиться с нашими датчиками, посмотрев видео.
Модуль GS BIO-RS Wi-Fi
Модуль GS BIO-RS измеряет: уровень жидкости и температуру в септике. А так может управлять насосом или другим электромеханическим агрегатом, по средствам встроенного реле. Настройка уровней срабатывания реле производится в мобильном приложении.
- Защищает от переполнения/опустошения емкости.
- Следит за напряжением питания¹
- Следит за температурой
- Управляет нагрузкой (насосом, клапаном и т.п.)
- Защищает от переполнения/опустошения емкости.
- Следит за напряжением питания¹
- Следит за температурой
- Управляет нагрузкой (насосом, клапаном и т.п.)
Датчик с монтажом
Стандартный монтаж от 7 000 руб.
1 - напряжение питания септика определяется по косвенным признакам
Заполните заявку
Наш менеджер свяжется с Вами в ближайшее время!
Схема установки
МОНТАЖ ДАТЧИКА УРОВНЯ ВОДЫ
Установите в емкость успокоитель. Нижний край успокоителя на расстоянии 10-20 см от дна емкости. Или упереть трубу в дно емкости и насверлить отверстия (20 шт. диаметром 15-20 мм). Верхняя часть успокоителя должна быть выше максимально возможного уровня воды на 40 см.
Успокоитель – стандартная канализационная труба 110 мм. Монтаж трубы осуществить стандартными хомутами. Установить датчик уровня в «рюмку» успокоителя до упора. Излучатель должен быть направлен в сторону воды.
МОНТАЖ МОДУЛЯ СВЯЗИ
Модуль закрепить на внешней стенке, в электромонтажном ящике. Гермовводы должны быть направлены вниз.
ПОДКЛЮЧЕНИЕ
Подключите реле согласно схеме. Реле срабатывает в зависимости от настроек, введенных в мобильном приложении. На схеме отображено состояние реле в режиме «Выключено». Т.е. при достижении установленных значений в приложении, реле перейдет в состояние «Включено» и замкнет желто-зеленый провод и коричневый.
Включите GS BIO-RS Wi-Fi в розетку переменного тока, 220 В
Установите в емкость успокоитель. Нижний край успокоителя на расстоянии 10-20 см от дна емкости. Или упереть трубу в дно емкости и насверлить отверстия (20 шт. диаметром 15-20 мм). Верхняя часть успокоителя должна быть выше максимально возможного уровня воды на 40 см.
Успокоитель – стандартная канализационная труба 110 мм. Монтаж трубы осуществить стандартными хомутами. Установить датчик уровня в «рюмку» успокоителя до упора. Излучатель должен быть направлен в сторону воды.
МОНТАЖ МОДУЛЯ СВЯЗИ
Модуль закрепить на внешней стенке, в электромонтажном ящике. Гермовводы должны быть направлены вниз.
ПОДКЛЮЧЕНИЕ
Подключите реле согласно схеме. Реле срабатывает в зависимости от настроек, введенных в мобильном приложении. На схеме отображено состояние реле в режиме «Выключено». Т.е. при достижении установленных значений в приложении, реле перейдет в состояние «Включено» и замкнет желто-зеленый провод и коричневый.
Включите GS BIO-RS Wi-Fi в розетку переменного тока, 220 В
Датчик уровня:
Диапазон измерения уровня воды: 0,25 - 3,0 м
Разрешение: 0,01 м
Точность измерения уровня: ± 1%
Датчик температуры:
Диапазон измерения температуры: от -30 до +80 °С
Точность измерения температуры: ± 1°С
Релейный выход:
Выход релейный: 1 НО + 1 НЗ
Коммутируемое напряжение: макс. 250 В (50-60 Гц)
Коммутируемый ток: макс. 10 А
Беспроводное соединение:
Связь Wi-Fi: IEEE 802.11b/g/n (2,4 ГГц)
Интервал передачи данных: 10 мин
Электрические параметры:
Питание: ~ 220 В, 50 – 60 Гц
Потребление: 5 Вт
Условия эксплуатации:
Рабочая температура: от -10 до +40 °С
Влажность: менее 80%
Габариты датчика: 230 х 140 х 83 мм
Масса нетто: 0,6 кг
Диапазон измерения уровня воды: 0,25 - 3,0 м
Разрешение: 0,01 м
Точность измерения уровня: ± 1%
Датчик температуры:
Диапазон измерения температуры: от -30 до +80 °С
Точность измерения температуры: ± 1°С
Релейный выход:
Выход релейный: 1 НО + 1 НЗ
Коммутируемое напряжение: макс. 250 В (50-60 Гц)
Коммутируемый ток: макс. 10 А
Беспроводное соединение:
Связь Wi-Fi: IEEE 802.11b/g/n (2,4 ГГц)
Интервал передачи данных: 10 мин
Электрические параметры:
Питание: ~ 220 В, 50 – 60 Гц
Потребление: 5 Вт
Условия эксплуатации:
Рабочая температура: от -10 до +40 °С
Влажность: менее 80%
Габариты датчика: 230 х 140 х 83 мм
Масса нетто: 0,6 кг
Характеристики
GS BIO-RS Wi-Fi
